Au cœur de chaque tableau électrique moderne se trouve un composant discret mais vital : le disjoncteur différentiel. Souvent confondu avec d’autres appareils de protection, son rôle est pourtant unique et absolument fondamental pour la sécurité des personnes et des biens. Comprendre son utilité et son fonctionnement n’est pas seulement une affaire de spécialistes, mais une connaissance essentielle pour tout occupant d’un logement soucieux de prévenir les risques électriques, qui demeurent une cause significative d’accidents domestiques et d’incendies.
Table des matières
Qu’est-ce qu’un disjoncteur différentiel ?
Définition et rôle fondamental
Un disjoncteur différentiel est un appareil de protection modulaire qui s’installe dans un tableau électrique. Sa mission première est de protéger les personnes contre les risques de chocs électriques, aussi appelés électrisation ou électrocution. Il surveille en permanence le courant qui traverse un circuit et coupe instantanément l’alimentation dès qu’il détecte une fuite de courant vers la terre, même de très faible intensité. Cette fuite peut être provoquée par un défaut d’isolement sur un appareil ou un contact direct d’une personne avec un élément sous tension.
Les deux protections en une
La grande spécificité du disjoncteur différentiel est qu’il combine deux fonctions de protection au sein d’un même boîtier. D’une part, il assure la protection des personnes (fonction différentielle) et d’autre part, il protège les équipements et l’installation (fonction disjoncteur magnétothermique). Il agit donc contre :
- Les contacts directs et indirects (protection différentielle).
- Les surcharges, lorsqu’une trop grande quantité d’appareils fonctionne sur le même circuit (protection thermique).
- Les courts-circuits, qui correspondent à un contact direct entre la phase et le neutre (protection magnétique).
Cette double compétence en fait un élément de sécurité complet pour les circuits électriques.
-
Schneider Electric 1334359 SCHN Resi9 Disjoncteur de Courant résiduel 1P+N 40A 30mA Type A, BlancSchneider Electric Disjoncteur différentiel 1P+N, 40A, 30mA R9R22240 Nombre de pôles : 2 Tension nominale : 230 V Courant assigné : 40 A Contenu de la livraison : Disjoncteur différentiel Schneider Electric 1P+N,40A,30mA R9R22240, Unité d'emballage: 1 pièce, EAN : 3606489596071 -
DEBFLEX - Interrupteur Différentiel 40A 30mA 2 Pôles Type AC - Module de Protection Electrique - Certifié NF - Installation dans Tableau Electrique - GrisINTERRUPTEUR DIFFERENTIEL POUR COFFRET ÉLECTRIQUE : Cet interrupteur différentiel est un dispositif conçu pour détecter les fuites de courant et couper le circuit électrique en cas de défaut afin de vous protéger contre les risques d'électrocution. CARACTÉRISTIQUES TECHNIQUES : Cet interrupteur différentiel est compatible avec une tension maximale de 250V. Correspondant à 2 modules dans le tableau électrique, il accepte des sections de fil jusqu'à 25 mm². Son pouvoir de coupure est de 3000A. CONFORME À LA NORME NF : Tous les interrupteurs différentiels et disjoncteurs électriques Debflex ont reçu la certification NF délivrée par le LCIE. Conformes à la règlementation en vigueur, ils respectent la norme NF C 15-100. INSTALLATION SIMPLE : Compatible avec tous les tableaux électriques du marché, ce disjoncteur différentiel se place en début de rangée avant les disjoncteurs en veillant à ce qu'il soit bien dimensionné par rapport aux disjoncteurs composant cette rangée. DEBFLEX, SPÉCIALISTE DE L'ÉLECTRICITÉ : Marque du Groupe Legrand, Debflex propose une large gamme de produits répondant à l'essentiel des besoins domestiques de l'installation électrique. Faites le choix de la qualité à prix malin ! -
Zenitech Interrupteur différentiel 40/2 30mA Type AC NFInterrupteur différentiel. Type AC. Intensité nominale : 25A, 40A ou 63A. Sensibilité différentielle 30mA. Coupure bipolaire. Conforme aux normes NF EN 61008-1 et NF EN 61008-2-1
Cette double protection repose sur un mécanisme précis qui mérite d’être détaillé.
Fonctionnement d’un disjoncteur différentiel
Le principe de la différence de courant
Le fonctionnement d’un disjoncteur différentiel est basé sur une loi physique simple. Dans un circuit électrique sain, l’intensité du courant qui entre par le fil de phase doit être rigoureusement égale à l’intensité du courant qui ressort par le fil de neutre. Le disjoncteur différentiel mesure en permanence ces deux valeurs grâce à un tore magnétique intégré. Si tout est normal, les flux magnétiques générés par les deux courants s’annulent mutuellement.
La détection de la fuite
Lorsqu’une fuite de courant se produit, par exemple si une personne touche la carcasse métallique d’un appareil défectueux, une partie du courant s’échappe vers la terre. Il en résulte un déséquilibre : l’intensité du courant de retour par le neutre devient inférieure à celle de l’aller par la phase. Le disjoncteur détecte cette différence, même minime. Si cette différence atteint un seuil prédéfini (appelé sensibilité), un électroaimant est activé et déclenche instantanément un mécanisme qui ouvre le circuit, coupant ainsi l’alimentation électrique en moins de 30 millisecondes pour éviter tout danger.
Cette détection fine et rapide est ce qui permet de sauver des vies, mais elle doit être adaptée au type de courant et aux appareils présents sur le circuit.
Types de disjoncteurs différentiels
Le type AC pour les usages courants
Le disjoncteur différentiel de type AC est le plus standard. Il est conçu pour détecter les fuites de courant alternatif sinusoïdal. Il convient parfaitement aux circuits alimentant des appareils classiques comme l’éclairage, les prises de courant standards, le chauffage électrique ou un four. Il est le plus répandu dans les installations domestiques anciennes.
Le type A pour les circuits spécifiques
Le type A est plus évolué. En plus des défauts détectés par le type AC, il est capable de repérer les fuites de courant continu pulsé. Ces courants sont générés par de nombreux appareils électroniques modernes. La norme NF C 15-100 impose son utilisation pour protéger les circuits spécialisés alimentant par exemple :
- Les plaques de cuisson à induction.
- Le lave-linge.
- La borne de recharge pour véhicule électrique.
Son usage est donc devenu incontournable dans les installations neuves ou rénovées.
-
Schneider Electric A9Z21240 Disjoncteur différentiel iID, 2P, 40A, 30mA Type A, BlancDisjoncteur à courant résiduel Iid, 2P, 40A, 30Ma, Type A Couleur : Blanc Dimensions de l'emballage : 10.5 x 8.6 x 5 cm Fabriqué en France -
Schneider A9Z21440 Disjoncteur différentiel iID, 4P, 40A, 30mA type A, BlancDisjoncteur différentiel Iid, 4 p, 40 a, 30 ma, type A Ean 3606480443206 Worldwide Schneider Warranty Degré de protection IP : IP20 se conformer à IEC 60529 | IP40 (boîtier modulaire) se conformer à IEC 60529 -
DEBFLEX - Interrupteur Différentiel 63A 30mA 2 Pôles Type A - Module de Protection Electrique - Certifié NF - Installation dans Tableau Electrique - GrisINTERRUPTEUR DIFFERENTIEL POUR COFFRET ÉLECTRIQUE : Cet interrupteur différentiel est un dispositif conçu pour détecter les fuites de courant et couper le circuit électrique en cas de défaut afin de vous protéger contre les risques d'électrocution. CARACTÉRISTIQUES TECHNIQUES : Cet interrupteur différentiel est compatible avec une tension maximale de 250V. Correspondant à 2 modules dans le tableau électrique, il accepte des sections de fil jusqu'à 25 mm². Son pouvoir de coupure est de 3000A. CONFORME À LA NORME NF : Tous les interrupteurs différentiels et disjoncteurs électriques Debflex ont reçu la certification NF délivrée par le LCIE. Conformes à la règlementation en vigueur, ils respectent la norme NF C 15-100. INSTALLATION SIMPLE : Compatible avec tous les tableaux électriques du marché, ce disjoncteur différentiel se place en début de rangée avant les disjoncteurs en veillant à ce qu'il soit bien dimensionné par rapport aux disjoncteurs composant cette rangée. DEBFLEX, SPÉCIALISTE DE L'ÉLECTRICITÉ : Marque du Groupe Legrand, Debflex propose une large gamme de produits répondant à l'essentiel des besoins domestiques de l'installation électrique. Faites le choix de la qualité à prix malin !
Le type F (ou Hpi) pour les équipements sensibles
Le disjoncteur différentiel de type F, aussi connu sous les appellations Hpi, Hi ou Si selon les fabricants, offre une immunité renforcée contre les déclenchements intempestifs. Il est destiné aux circuits qui alimentent des équipements sensibles aux micro-coupures ou qui génèrent des courants parasites, comme les congélateurs ou le matériel informatique (ordinateurs, serveurs). Il détecte les mêmes défauts que le type A, mais avec une meilleure tolérance aux perturbations.
-
411591 Legrand Interrupteur différentiel 40A type F 30mA bipolaire - 2 modules - Bornes alignéesBipolaires 230 V Type F (ex type Hpi) Sensibilité : 30 mA In : 40 A Nombre de modules : 2 -
Interrupteur différentiel 2P 230V~ 25A type F 30mA - 2 modulesBipolaires 230 V Type F (ex type Hpi) Sensibilité : 30 mA In : 25 A Nombre de modules : 2 -
Electraline 87018 Interrupteur différentiel, 40 A, sensibilité 30 mA Monophasé – type F (idéal pour les équipements électroniques et les onduleurs)Les disjoncteurs différentiels offrent une protection élevée aux installations électriques en détectant les courants de fuite à la terre et en prévenant les risques d'électrocution et d'incendie Type F : pour les courants alternatifs et pulsés à composantes de fréquence variable (idéal pour les équipements électroniques et les onduleurs) Courant nominal : 40 A. Sensibilité : 30 mA (protection des personnes) Connexion : Bornes à vis pour un montage sûr et fiable. Montage : Rail DIN standard Conforme aux normes IEC 62423, garantissant sécurité et hautes performances
Le type B pour les courants continus
Le type B est le plus complet et est principalement utilisé dans des applications industrielles ou tertiaires. Il détecte tous les types de défauts (alternatifs, continus pulsés) et également les fuites de courant continu pur. On le retrouve par exemple pour la protection des installations photovoltaïques, des ascenseurs ou de certaines bornes de recharge de véhicules électriques triphasées. Son coût est plus élevé et son usage en résidentiel reste rare.
Face à cette diversité de modèles, la question de leur utilité fondamentale et de leur caractère obligatoire se pose.
Pourquoi utiliser un disjoncteur différentiel ?
Une protection indispensable pour les personnes
La raison principale d’installer un disjoncteur différentiel est la sécurité des personnes. Un choc électrique peut avoir des conséquences graves, voire mortelles. Le corps humain est particulièrement sensible au passage du courant. Un disjoncteur différentiel de haute sensibilité (30 mA) se déclenche bien avant que le courant n’atteigne un seuil dangereux pour l’organisme, offrant ainsi une protection efficace contre l’électrocution.
La sauvegarde des équipements électriques
Au-delà de la protection humaine, le disjoncteur différentiel préserve l’intégrité des appareils électriques. Une fuite de courant est souvent le signe précurseur d’un défaut plus grave. En coupant l’alimentation rapidement, il empêche que ce défaut ne s’aggrave et ne cause des dommages irréversibles à l’équipement. De même, sa fonction de protection contre les surcharges et les courts-circuits évite la destruction des appareils branchés et prévient les risques d’incendie d’origine électrique.
Une obligation légale et normative
L’installation de dispositifs différentiels est une obligation légale régie par la norme française NF C 15-100. Cette norme impose la présence d’au moins un interrupteur différentiel de 30 mA en tête de chaque rangée du tableau électrique et spécifie le type de différentiel à utiliser selon les circuits. Le non-respect de cette norme engage la responsabilité du propriétaire en cas d’accident et peut invalider la couverture de l’assurance habitation.
Il est donc crucial de bien comprendre cet équipement, et notamment de ne pas le confondre avec son cousin, l’interrupteur différentiel.
Différence entre disjoncteur différentiel et interrupteur différentiel
Fonctions et protections distinctes
Bien que leur nom soit proche et qu’ils protègent tous deux les personnes contre les fuites de courant, l’interrupteur différentiel et le disjoncteur différentiel n’ont pas exactement le même rôle. L’interrupteur différentiel ne possède que la fonction de protection des personnes. Il doit obligatoirement être associé à des disjoncteurs divisionnaires (un par circuit) qui, eux, se chargeront de la protection des équipements contre les surcharges et les courts-circuits. Le disjoncteur différentiel, comme vu précédemment, combine les deux fonctions en un seul appareil. Il est donc plus complet mais aussi plus encombrant et plus coûteux.
Tableau comparatif
Pour y voir plus clair, voici un résumé de leurs caractéristiques :
| Caractéristique | Interrupteur différentiel | Disjoncteur différentiel |
|---|---|---|
| Protection des personnes (fuites de courant) | Oui | Oui |
| Protection des biens (surcharges) | Non | Oui |
| Protection des biens (courts-circuits) | Non | Oui |
| Usage typique | En tête de rangée du tableau, protège plusieurs circuits | Protège un seul circuit sensible ou isolé (congélateur, alarme) |
| Encombrement | 2 modules | 2 modules |
| Coût | Moins cher | Plus cher |
Cette distinction est essentielle pour concevoir un tableau électrique conforme et sécurisé.
Comment choisir son disjoncteur différentiel ?
Le calibre ou l’intensité nominale (In)
Le calibre, exprimé en ampères (A), correspond à l’intensité maximale que le disjoncteur peut supporter en continu sans se déclencher. Ce choix dépend de la puissance totale des appareils qui seront connectés au circuit. Il doit être adapté à la section des fils du circuit qu’il protège. Les calibres courants pour le résidentiel sont 10A, 16A, 20A ou 32A.
La sensibilité différentielle (IΔn)
La sensibilité, exprimée en milliampères (mA), est le seuil de courant de fuite qui provoque le déclenchement. Pour la protection des personnes, la norme NF C 15-100 impose une haute sensibilité de 30 mA pour toutes les installations domestiques. Des sensibilités plus élevées (300 mA ou 500 mA) existent mais sont réservées à des usages spécifiques, comme la protection en tête d’installation contre les risques d’incendie.
La courbe de déclenchement
La courbe de déclenchement (généralement courbe C pour les usages domestiques courants) définit la vitesse de réaction du disjoncteur face à un court-circuit. La courbe C est polyvalente et convient à la majorité des applications. D’autres courbes (B, D, etc.) existent pour des usages spécifiques, notamment pour les circuits avec de forts courants de démarrage (moteurs).
Une fois le bon modèle sélectionné, son installation et sa maintenance ne doivent pas être négligées.

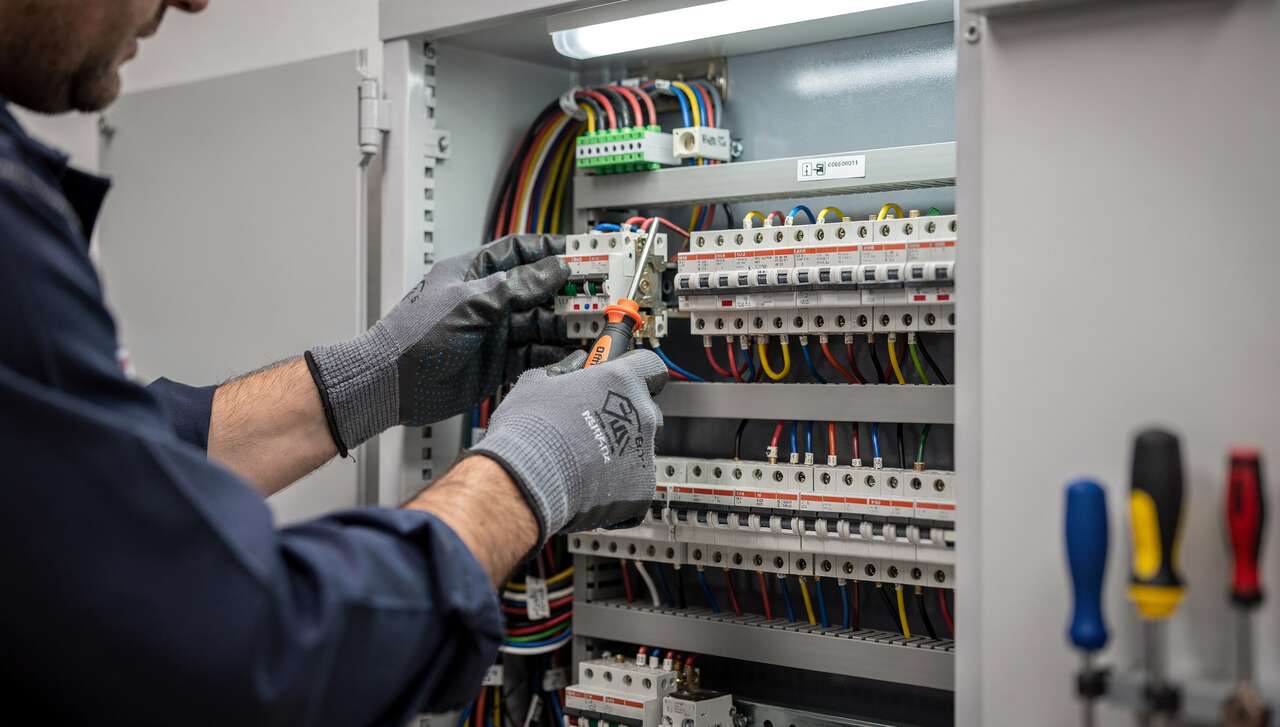

Installation et entretien d’un disjoncteur différentiel
