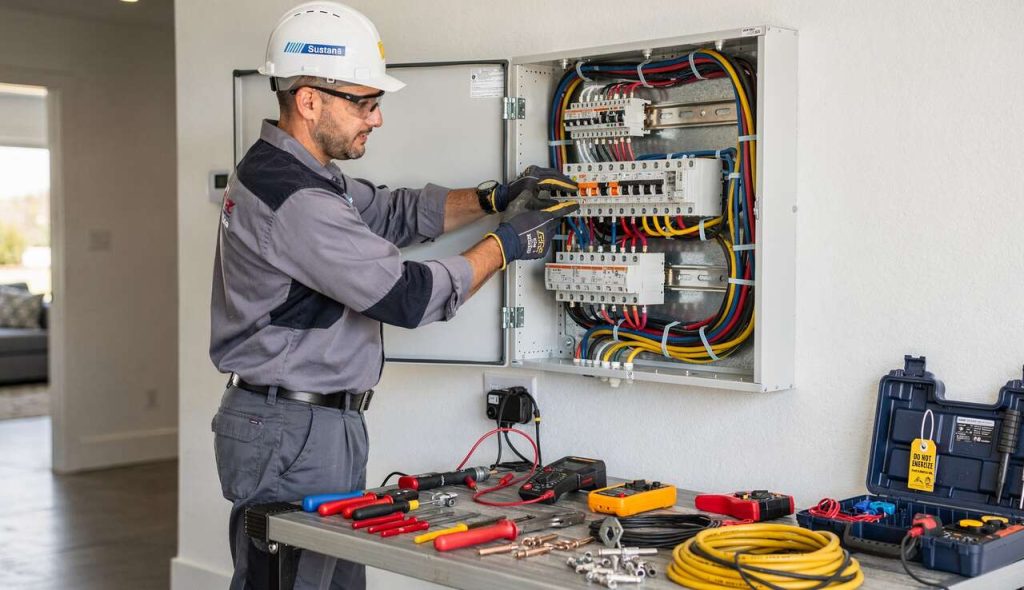

L’installation d’un tableau électrique triphasé représente une étape technique majeure dans la construction ou la rénovation d’un bâtiment. Contrairement au monophasé, plus courant dans les habitations standards, le triphasé répond à des besoins en puissance plus élevés, typiques des ateliers, des grandes demeures équipées d’appareils énergivores ou des petites entreprises. Cette solution de distribution électrique, bien que plus complexe, offre une puissance et une stabilité inégalées pour les équipements qui le requièrent. Sa mise en œuvre exige une connaissance approfondie des normes, une planification rigoureuse et un savoir-faire précis pour garantir la sécurité des biens et des personnes.
Table des matières
Comprendre le tableau électrique triphasé : principes et applications
Principe de fonctionnement du triphasé
Le courant triphasé repose sur la fourniture de l’électricité via quatre conducteurs : trois phases et un neutre. Chaque phase est un courant alternatif sinusoïdal décalé de 120 degrés par rapport aux autres. Cette configuration permet de délivrer une tension plus élevée et plus constante qu’en monophasé. La tension entre deux phases est généralement de 400 volts, tandis que la tension entre une phase et le neutre reste à 230 volts, ce qui permet d’alimenter à la fois des appareils de grande puissance et des équipements domestiques standards.
Applications typiques
Le recours à une installation triphasée est justifié dans plusieurs cas de figure où la puissance souscrite dépasse généralement 12 kVA. Les applications les plus courantes incluent :
- Les habitations équipées de systèmes de chauffage électrique puissants, de pompes à chaleur ou de bornes de recharge pour véhicules électriques.
- Les ateliers d’artisans nécessitant l’usage de machines-outils (tours, scies, compresseurs).
- Les cuisines professionnelles ou les grandes cuisines domestiques avec des fours et des plaques de cuisson de forte puissance.
- Les bâtiments avec une grande distance entre le compteur et le tableau électrique, car le triphasé limite les chutes de tension.
Avantages et inconvénients comparés
Le choix entre une installation monophasée et triphasée doit être mûrement réfléchi. Voici une comparaison pour éclairer cette décision.
| Critère | Monophasé | Triphasé |
|---|---|---|
| Puissance disponible | Généralement jusqu’à 12 kVA | Souvent à partir de 9 kVA, et jusqu’à 36 kVA et plus |
| Type d’appareils | Appareils domestiques standards | Appareils domestiques et équipements professionnels puissants |
| Complexité d’installation | Simple | Complexe, nécessite un équilibrage des phases |
| Coût de l’abonnement | Moins élevé à puissance égale | Plus élevé à puissance égale |
La compréhension de ces principes fondamentaux est la première étape. Il convient ensuite de s’équiper correctement pour aborder le projet dans des conditions optimales de sécurité et d’efficacité.

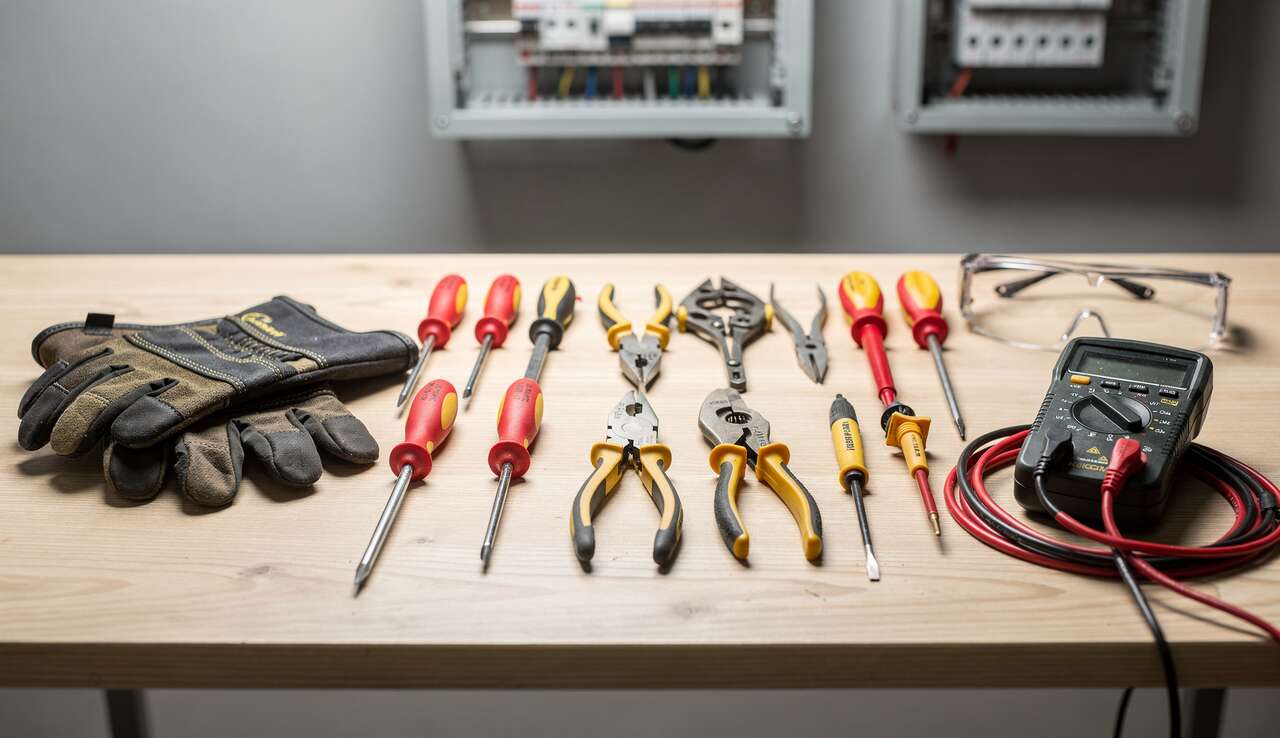

Choix du matériel et outils nécessaires pour une installation sécurisée
Sélection du tableau électrique et des modules
Le cœur de l’installation est le tableau de répartition. Il doit être suffisamment grand pour accueillir tous les modules de protection nécessaires, avec une réserve d’au moins 20 % pour de futures extensions. Les composants essentiels pour un tableau triphasé incluent un interrupteur différentiel de type A ou AC adapté, et des disjoncteurs divisionnaires pour chaque circuit. Il est crucial de choisir des dispositifs de protection tétrapolaires (trois phases + neutre) pour les circuits triphasés et unipolaires + neutre pour les circuits monophasés. La qualité du matériel est un gage de sécurité ; privilégier des marques reconnues est un investissement judicieux.
-
Schneider Electric Tableau Pré-équipé Resi9 XE - Maison Individuelle - 4 Rangées - 13 Modules - 52 Modules - IP30 - NF C 15-100 - R9HPNFC15145MPrêt à l'emploi : Tableau pré-équipé et pré-câblé en usine pour une installation ultra-rapide et sans erreur Marque : Schneider Electric (Gamme Resi9 XE) Dimensions : 625 x 252 x 108 mm Indice de protection : IP30 Norme : NF C 15-100 Sécurité certifiée : Protection complète contre les chocs électriques, surcharges et courts-circuits conforme à la norme NF C 15-100 Capacité évolutive : Grande capacité de 52 modules répartis sur 4 rangées permettant d'ajouter facilement de nouveaux circuits électriques Contenu complet : Livré avec 3 interrupteurs différentiels 63A (1x Type A, 2x Type AC) et 21 disjoncteurs (6x10A, 9x16A, 4x20A, 1x32A, 1x2A) -
Coffret de chantier 7 prises avec arrêt d'urgenceCoffret de chantier triphasé 7 prises , livraison gratuite en 24/48 heures -
CHENGPI Boite Électrique 4 Rangées,Coffret électrique équipé avec 4P FI disjoncteur Type A et Disjoncteurs,Pré - Câblage✅ La boîte de distribution a été pré-câblée et peut être utilisée en branchant les fils La ligne principale a utilisé 10 câbles de fil de cuivre carré et les lignes de branche ont utilisé 6 câbles de fil de cuivre carré. ✅ Configuration : 1 * 7P Null Boden Busbar, 1 * Triphase Schiene elektrischer Zähler ; 5 * Gleitschienenklemmblock; 2 * 4P Reststromschalter Type A; 14 * Stromschalter. ✅ Paramètre: Compteur de courant à trois phases: 230/400V 5 (100) A; Rest current switcher: 4P 415V/40A; Interrupteur de circuit: 1 * 3P 32A; 13* 1P 16A. ✅ La combinaison de protection contre la surtension et de disjoncteurs de courant résiduel assure une protection complète de la sécurité du système de distribution. Ce mécanisme de connexion peut protéger efficacement l'équipement électrique, prévenir les dangers potentiels de surtension et de fuite, assurer la fiabilité de l'alimentation et la sécurité des utilisateurs. En d'autres termes, c'est la même chose. ✅ Appliqué dans les industries, les services de construction, la distribution d'énergie, l'énergie solaire, l'automatisation et d'autres domaines.
Outils indispensables pour l’électricien
Une installation électrique ne s’improvise pas et requiert un outillage spécifique pour travailler avec précision et en toute sécurité. La liste des outils de base comprend :
- Un multimètre ou une pince ampèremétrique pour les mesures de tension et de courant.
- Un jeu de tournevis d’électricien isolés.
- Une pince à dénuder et une pince coupante.
- Un niveau à bulle pour une pose parfaite du tableau.
- Un couteau d’électricien pour dégainer les câbles.
Posséder ces outils est une condition sine qua non pour réaliser un travail de qualité et conforme aux règles de l’art.
-
Mannesmann 11214 Mallette d'outillage électrique 14 pièces (Import Allemagne)Lot de 14 kit d'outils électriques Convient pour tension jusqu'à 1000 v ca ou 1500 v Vcc En acier chrome-vanadium forgé, surfaces coupantes trempées Poignées bi-matière avec excellente maniabilité -
Knipex ErgoStrip Outil universel à dégainer pour droitiers, 135 mm, câbles 3G1,5 > 5G2,5, câbles coaxiaux, de données, pince à dénuder, 16 95 01 SBKnipex ErgoStrip Outil universel à dégainer 135 mm 16 95 01 SB Pour le dégainage et le dénudage rapide et précis de tous types de câbles ronds et hydrofuges standards (par ex., câble NYM 3 x 1,5 mm² jusqu‘à 5 x 2,5 mm²), câbles de données (par ex. paires torsadées) et câbles coaxiaux Design « pistolet » ergonomique et innovant pour faciliter l‘entaillage, le dénudage et les coupes longitudinales des isolants de câbles Forme conique et fine pour un meilleur accès dans les zones confinées Dispositif de dénudage pour les sections 0,2 / 0,3 / 0,8 / 1,5 /2,5 / 4 mm² Mise en place simplifiée des conducteurs individuels pour le dénudage grâce aux berceaux de positionnement -
13 pièces Kit Tournevis Isolé VDE, Coffret Tournevis Aimanté Electricien, Jeu de Tournevis Torx Interchangeables avec Testeur de Tension, Outils de Réparation Manuels Durables【Ensemble de tournevis multifonctions】 Il y a 13 pièces polyvalentes, dont 4 tournevis à fente, 2 tournevis cruciformes, 2 tournevis pozidriv, 3 tournevis Torx, 1 poignée TPR et 1 testeur de tension. 【Matériel de haute qualité】 Les tournevis sont fabriqués en chrome vanadium trempé de haute qualité pour une utilisation et une plus longue durée de vie. 【Conception isolée pour la sécurité】 Les tournevis sont isolés avec des poignées en polypropylène à prise souple. La conception isolée permet de résister à des tensions allant jusqu'à 1000V, protégeant ainsi contre les courts-circuits et les chocs électriques. 【Conception pratique】 Les tournevis sont aimantés et ont une conception à embout enfichable, ce qui les rend faciles à installer et à remplacer les embouts, rapide et efficace. 【Boîte de rangement portable】 La boîte de rangement à vis épaissie antidérapante et anti-chute offre la meilleure protection de sécurité, en utilisant des matériaux de haute qualité pour protéger notre utilisateur du danger et augmenter la durabilité de chaque tournevis.
Câblage et sections de fil
Le choix de la section des conducteurs est primordial et dépend directement de l’intensité du courant que le circuit devra supporter, ainsi que de la longueur du câble. Un dimensionnement incorrect peut entraîner des surchauffes et des risques d’incendie. La norme NF C 15-100 impose des sections minimales pour chaque type de circuit.
| Calibre du disjoncteur | Usage du circuit | Section de fil de cuivre minimale |
|---|---|---|
| 10A | Points d’éclairage (8 max.) | 1,5 mm² |
| 16A | Prises de courant (8 max.) | 1,5 mm² |
| 20A | Prises de courant (12 max.) ou circuit dédié | 2,5 mm² |
| 32A | Plaque de cuisson | 6 mm² |
Une fois le matériel et les outils réunis, il est temps de préparer l’espace qui accueillera ce nouvel équipement central de votre installation électrique.
Préparation de l’emplacement et configuration des branchements
Choisir le bon emplacement
L’emplacement du tableau électrique n’est pas anodin. Il doit être installé dans la Gaine Technique Logement (GTL), un espace dédié regroupant les arrivées des réseaux de puissance et de communication. La GTL doit être située dans un endroit sec, facilement accessible et à l’abri des chocs. La norme NF C 15-100 précise les dimensions et les règles d’aménagement de cet espace technique pour garantir la sécurité et la facilité d’intervention.
Fixation du tableau et passage des gaines
La fixation du tableau au mur doit être solide et parfaitement de niveau. Il est généralement monté sur le fond de la GTL. Avant de le fixer, il faut préparer l’arrivée de toutes les gaines ICTA qui contiendront les câbles des différents circuits. Ces gaines doivent arriver par le haut et par le bas du tableau de manière ordonnée pour faciliter le câblage ultérieur. Une bonne organisation à cette étape simplifiera grandement la connexion des modules et la maintenance future.
La structure physique étant prête à recevoir les composants, l’étape suivante, purement intellectuelle mais absolument cruciale, est la conception du plan de câblage.
Réalisation du schéma électrique triphasé : lecture et interprétation
Pourquoi un schéma est-il indispensable ?
Le schéma électrique est le plan directeur de votre installation. Il permet de visualiser l’ensemble des circuits, des protections et des connexions avant même de toucher au premier fil. C’est un document essentiel pour planifier la répartition des charges entre les phases, calculer les sections de câbles et s’assurer du respect des normes. En cas d’intervention future, de dépannage ou de modification, ce schéma sera une référence inestimable.
Lire les symboles normalisés
Un schéma électrique utilise un langage universel basé sur des symboles graphiques normalisés. Il est impératif de les connaître pour lire et créer un plan correct. Voici quelques exemples courants :
- Le cercle barré d’une croix représente un point lumineux.
- Le demi-cercle avec deux traits verticaux symbolise une prise de courant.
- Le rectangle avec une ligne diagonale et un petit arc désigne un disjoncteur.
La maîtrise de ces symboles permet de traduire un besoin fonctionnel en un plan technique rigoureux.
Concevoir son propre schéma : les bases
La conception du schéma commence par lister tous les circuits nécessaires : éclairage, prises, appareils dédiés (four, lave-linge, chauffe-eau). Chaque circuit doit être assigné à un disjoncteur de calibre approprié. L’enjeu principal en triphasé est de répartir ces circuits de manière équilibrée sur les trois phases (L1, L2, L3) pour éviter de surcharger une phase par rapport aux autres. Une bonne pratique consiste à dessiner le tableau avec ses rangées, ses interrupteurs différentiels et ses disjoncteurs, puis à tracer les connexions pour chaque circuit.
Avec ce schéma détaillé comme guide, l’assemblage et le câblage du tableau peuvent commencer en suivant une méthode structurée.
Étapes détaillées pour installer un tableau électrique triphasé
Mise hors tension et sécurité
C’est l’étape la plus importante. Avant toute intervention, il est impératif de couper l’alimentation générale au niveau du disjoncteur d’abonné. Ensuite, il faut vérifier l’absence de tension sur tous les conducteurs à l’aide d’un vérificateur d’absence de tension (VAT). Travailler hors tension est la seule garantie contre le risque d’électrocution. Il est également conseillé de porter des équipements de protection individuelle, comme des gants isolants.
-
ciciglow Gants Isolés électriques, Résistants à la Tension 1000 V, Gants de Travail Isolants à 360 °, Gants Imperméables en Caoutchouc Antidérapants pour électricienLarge application : ces gants isolants de tension ont une large gamme d'applications et conviennent à une variété de scénarios tels que le travail à la maison et en entrepôt, l'escalade, la décoration de la maison, la menuiserie, la construction, etc. Qu'il s'agisse d'un travail professionnel ou d'une maintenance quotidienne, il offre une sécurité fiable et est idéal pour tout opérateur qui recherche efficacité et sécurité. Conception antidérapante : la paume de ces gants en caoutchouc à isolation électrique présente une conception plissée antidérapante spéciale, qui améliore considérablement l'adhérence, même face à des surfaces glissantes, vous pouvez toujours avoir un contrôle stable. Excellent matériau en caoutchouc : ces gants isolés électriques sont fabriqués dans un excellent matériau en caoutchouc, qui est non seulement résistant aux hautes températures et ininflammable, mais présente également une excellente résistance à l'abrasion. Parallèlement, son excellente conception respirante garde les mains au frais et confortables même pendant de longues heures de travail, réduisant ainsi la fatigue et améliorant l'efficacité du travail. Conception à double protection : ces gants haute tension pour électricien sont non seulement isolés, mais ont également une excellente fonction imperméable. La paume et le dos du sont étroitement enveloppés dans un excellent caoutchouc, formant une barrière imperméable impénétrable qui vous garde au sec même dans des conditions humides, améliorant ainsi l'efficacité et la sécurité du travail. Technologie d'imprégnation plastique double couche : ces gants isolants pour électricien utilisent une technologie avancée d'imprégnation plastique double couche pour fournir une protection d'isolation à 360 degrés, garantissant une tranquillité d'esprit lors de chaque procédure de fonctionnement en direct, et sont conçus pour les électriciens, les entrepreneurs en électricité et les opérateurs de machines à haute tension. -
Secura RELSEC-5 Y 1 paires de gants électro-isolants ELSEC 5 kV Classe 0 Jaune Taille 10Forme anatomique à cinq doigts en latex de haute qualité. Flexible et ergonomique garantissant un fonctionnement sans limites, avec coussinets anti-transpiration et gants de sécurité en cuir. Test de tension alternative efficace 20 kV. Tension de fonctionnement alternative maximale : 17 kV. -
Ansell ActivArmr Gants Electricien, Protection Électrique Classe 00 (Tension 500V), Isolants en Latex de Caoutchouc Naturel, EPI Professionel, 28cm, Noir, Taille L (1 Paire)GANTS ISOLANTS - Fabriqués en latex de CAOUTCHOUC NATUREL selon un procédé de trempage EXCLUSIF afin de faciliter l'enfilage et le retrait des mains. FINITION RENFORCEE - Gant de travail au service de la SECURITE et de la PROTECTION des ELECTRICIENS avec une SURFACE LISSE permettant un enfilage et un retrait du gant en toutes circonstances FORME ERGONOMIQUE - Design respectant la position IDEALE du poignet et des doigts afin de REDUIRE LA FATIGUE des mains tout en offrant un niveau EXCEPTIONNEL de SOUPLESSE et de DEXTERITE MANCHETTE LARGE - Permettant le port des gants par-dessus les vêtements de travail pour une AERATION OPTIMALE qui facilite une UTILISATION PROLONGÉE au quotidien PROTECTION CONTRE LES ARCS ELECTRIQUES - Conforme à la réglementation EN 61482-1-2 pour les applications associées à un risque de tension de classe 1 ainsi qu'à TOUTES les normes NFPA, OSHA et CSA en vigueur
Raccordement au disjoncteur d’abonné
Le tableau de répartition est alimenté par le disjoncteur d’abonné, aussi appelé AGCP (Appareil Général de Commande et de Protection). Le raccordement se fait avec des câbles de forte section (généralement 10 mm² ou 16 mm²). Les trois phases et le neutre provenant du disjoncteur d’abonné sont connectés aux borniers principaux du tableau électrique. Cette connexion doit être parfaitement serrée pour éviter tout échauffement.
Installation des rails DIN et des modules
À l’intérieur du tableau vide, on installe les différents modules de protection en les clipsant sur les rails DIN. L’organisation doit être logique : on place généralement en tête de chaque rangée un interrupteur différentiel. Viennent ensuite les disjoncteurs divisionnaires qui protègent les circuits individuels. Il est recommandé de regrouper les circuits par type (éclairage, prises, etc.) ou par zone de l’habitation pour faciliter le repérage.
Une fois tous les appareillages en place sur les rails, il faut les interconnecter pour distribuer le courant et organiser les circuits de manière fonctionnelle.
Comment connecter les disjoncteurs et organiser les circuits
Le peigne de raccordement triphasé
Pour alimenter les disjoncteurs d’une même rangée à partir de l’interrupteur différentiel, l’utilisation d’un peigne de raccordement est la solution la plus propre et la plus sûre. Un peigne tétrapolaire permet de distribuer les trois phases et le neutre simultanément sur plusieurs modules. Il assure une connexion fiable, un gain de place et un aspect professionnel. Il suffit de couper le peigne à la bonne longueur et de l’insérer dans les bornes amont des disjoncteurs.
Câblage des circuits individuels
Chaque circuit partant vers l’habitation est connecté à la sortie (bornes aval) de son disjoncteur dédié. Il faut respecter le code couleur : le fil de phase (marron, noir ou gris) sur la borne de phase, le fil de neutre (bleu) sur la borne de neutre, et le fil de terre (vert et jaune) sur le bornier de terre du tableau. Le serrage des connexions doit être ferme mais sans excès pour ne pas endommager les conducteurs.
Étiquetage et repérage
Une fois le câblage terminé, l’étiquetage est une étape cruciale souvent négligée. Chaque disjoncteur doit être clairement identifié avec le nom du circuit qu’il protège (par exemple : « Prises Chambre 1 », « Éclairage Cuisine »). Un tableau bien repéré facilite grandement les interventions de dépannage et de maintenance. Des étiquettes autocollantes ou des porte-étiquettes intégrés aux modules peuvent être utilisés.
-
DYMO LetraTag LT-100H étiqueteuse portative | Imprimante d'étiquettes Autocollant Thermique sans Encre | avec Clavier ABCChoisissez parmi cinq tailles de police, sept styles d'impression et huit styles de boîte Visualisez les effets de police à l’écran avant d’imprimer avec un affichage graphique Tirez parti de la mémoire de neuf étiquettes et de l'impression deux lignes Les cassettes peuvent être changées rapidement pour plus de commodité pendant que vous travaillez à terminer un projet Créez des étiquettes en papier clairement visibles qui adhèrent facilement aux surfaces courantes telles que le papier et le verre -
NIIMBOT B1 Étiqueteuse Portable, Identification Automatique pour Larges Étiquettes Autocollantes, Facile à Utiliser pour Bureau, Maison, Affaires (avec étiquette 50x30mm)Facile à Utiliser: L'imprimante d'étiquettes Bluetooth B1 supporte le système d'iOS, Android et PC. NIIMBOT l'application comprend plus de 30 polices/langues, plus de 100 bordures et plus de 1500 symboles. Il vous suffit de télécharger l'application gratuite, de choisir et de connecter le modèle d'imprimante B1 à partir de l'application NIIMBOT, puis vous pouvez commencer à imprimer vos étiquettes. Imprimante d'étiquettes pour Codes-barres: B1 l'étiqueteuse portable est livrée avec une batterie au lithium de 1500 mAh pour une impression pratique et rapide. 5 heures d'autonomie après une charge, vous n'avez donc pas besoin d'acheter de piles. L'imprimante d'étiquettes s'éteint automatiquement lorsqu'elle est mise en pause pendant 15 minutes pour économiser de l'énergie. Étiqueteuse Portable B1: Il est fabriqué en ABS de haute qualité, avec une belle apparence qui peut être largement utilisé dans les supermarchés, les magasins, les vêtements, les bijoux, les propriétaires de petites entreprises, le bureau et l'organisation à domicile. Il est idéal pour la Saint-Valentin, Halloween, Thanksgiving, Noël et les vacances pour votre famille et vos amis. Étiqueteuse Sans Encre: Avec la technologie thermique directe sans BPA. NIIMBOT B1 Etiqueteuse est équipés un ruban blanc (50x30 mm) dans l'emballage. L'imprimante d'étiquettes B1 supporte la taille de largeur d'étiquette de 20 à 50 mm. Taille de la mini étiqueteuse : 13*9*6 cm. Le Poids : 293g Service à la Clientèle: Vous pouvez ajuster le contenu et l'emplacement de l'étiquette pour créer une étiquette qui répond à vos besoins. Si votre imprimante d'étiquettes thermiques Bluetooth est défectueuse, NIIMBOT l'imprimante d'étiquettes offre un service de remplacement pendant 12 mois. Conseils pratiques: 1. L'APP fonctionne en français. Veuillez choisir la langue dans le menu des paramètres. 2. Veuillez choisir les étiquettes NIIMBOT pour une meilleure impression. -
NIIMBOT D110 Étiqueteuse avec Étiquettes, Imprimante d'étiquettes Autocollante Thermique sans Encre pour Maison, Bureau, École, Organisation, Cuisine Personnalisées, BlancImprimante d'étiquettes pour la maison: Machine etiquette autocollante est pratique pour marquer les épices des bocaux de cuisine, la durée de validité de l'aliments, la classification à la maison, l'étiquetage de vêtements , les types de tiroirs, le scrapbooking ou l'étiquettes les cadeaux etc... Facile à utiliser: Cette mini étiqueteuse connectée via Bluetooth, elle est compatible avec les systèmes IOS et Android, l'application identifie automatiquement pour d'étiquette, personnalise le contenu de l'édition et imprime rapidement les étiquettes, telles que le nom, le numéro, l'adresse, le prix, le code-barres, les bénédictions, les codes QR, les images, les feuilles de calcul Excel, etc... Intelligente et Multifonctionnelle : Téléchargez l'application NIIMBOT sur l'Apple Store ou Google Play. L'APP propose 800+ modèles, 30+ polices, 1000+ icônes. Si vous avez besoin de plus de fonctions, vous pouvez payer en tant que vip. Cela dépend de vous. Compatible avec NIIMBOT L'étiquettes différentes comme Étiquettes blanches, transparentes, colorées, câbles&motifs. Économisez 70% sur les coûts d'impression : L'imprimante d'étiquettes thermique utilise la technologie d'impression thermique, pas d'encre ou de toner pour imprimer les étiquettes. Pas de batterie sèche, plus écologique. Etiquettes résistantes à l'eau, à l'huile et aux rayures. Vous pouvez utiliser cette étiqueteuse pour de multiples scénarios. Tels que l'usage scolaire, pour identifier les objets personnels, les badges nominatifs. Rechargeable Etiqueteuse : Équipée d'une batterie au lithium rechargeable de 1500mAh qui peut fonctionner en continu pendant 4 heures et en veille pendant 7 jours. (Liste de colisage : Imprimante d'étiquettes D110*1, L'étiquettes blanc 12x 40mm*1, le câble USB*1, le manuel*1. Conseil : l'adaptateur n'est pas incluse).
Le câblage étant achevé, l’attention doit se porter sur le défi spécifique au triphasé : la juste répartition de la consommation électrique entre les différentes phases.
Méthodes pour équilibrer et répartir les phases efficacement
Le principe de l’équilibrage des phases
Un déséquilibre important entre les phases peut provoquer des déclenchements intempestifs du disjoncteur principal, même si la puissance totale souscrite n’est pas dépassée. L’objectif est de distribuer les charges, en particulier les plus importantes, de manière à ce que l’intensité du courant soit la plus similaire possible sur les trois phases. Un bon équilibrage garantit la stabilité de l’installation et optimise l’utilisation de l’abonnement.
Techniques de répartition de la charge
La méthode la plus efficace consiste à lister tous les appareils électriques de l’habitation avec leur puissance respective. On répartit ensuite les circuits sur les trois phases en alternant les appareils énergivores. Par exemple, si l’on dispose d’un four, d’un chauffe-eau et d’une pompe à chaleur, on les assignera chacun à une phase différente.
| Phase 1 (L1) | Phase 2 (L2) | Phase 3 (L3) | |
|---|---|---|---|
| Circuit prises cuisine (2500 W) | Circuit chauffe-eau (3000 W) | Circuit pompe à chaleur (3500 W) | |
| Circuit éclairage RDC (500 W) | Circuit lave-linge (2200 W) | Circuit plaques de cuisson (2000 W) | |
| Total estimé | ~3000 W | ~5200 W | ~5500 W |
Cette répartition théorique doit ensuite être affinée pour tendre vers un équilibre parfait.
Mesurer l’équilibre avec une pince ampèremétrique
Une fois l’installation mise sous tension, la seule façon de vérifier concrètement l’équilibrage est d’utiliser une pince ampèremétrique. En plaçant la pince autour de chaque fil de phase à la sortie du disjoncteur d’abonné, on peut mesurer le courant réel qui y circule lorsque plusieurs appareils fonctionnent. Si un déséquilibre important est constaté, il faudra modifier le câblage en déplaçant un ou plusieurs circuits d’une phase à l’autre.
-
AstroAI Pince Ampèremétrique Numérique TRMS 2000 points NCV, Multimetre Automatique, Voltmètre, Amperemetre, Testeur de Tension AC/DC, Courant AC, Résistance, Continuité, Capacité, DiodeMULTIFONCTION: Cette Amperemetre CM2K0R mesure avec précision le courant alternatif (NE PAS MESURER LE COURANT CONTINU) ! Tension AC/DC, capacité, résistance, continuité de diode et ligne phase. Outil et Testeur très utile pour résoudre les problèmes électriques industriels et domestiques. GRANDE OUVERTURE: La grande ouverture de la pince mètre mesure le courant alternatif dans un conducteur sans toucher ni interrompre le circuit. Sa taille mince et compacte le rend facile à utiliser dans des espaces étroits. Facile à Utiliser: Supporte le maintien des données, le Max/Min, l'arrêt automatique, l'indicateur de batterie faible et le buzzer de continuité. Des fonctionnalités pratiques telles que l'alarme sonore et visuelle, l'écran LCD rétroéclairé et la lampe de poche rendent ton utilisation facile. Deux piles AAA de 1,5 V sont incluses dans l'emballage. PLUS SÉCURITÉ: Le testeur de tension sans contact (NCV) permet des tests sans contact avec alarme sonore et lumineuse. Lorsque multimètre détecte un signal CA faible, le voyant vert s'allume et l'avertisseur émet un bip lent et audible. Lorsque multimètre détecte un signal CA fort, le voyant rouge s'allume et le buzzer émet un bip rapide. CONSEILS SUPPLÉMENTAIRES: Ce Metrix a passé les normes de sécurité de degré 2 de pollution environnementale et de catégorie de surtension III 600 V. Combiné avec l'excellente livraison d'Amazon, nous fournissons un support technique à vie. -
KAIWEETS Pince Ampèremètre AC/DC, Pince Multimètre Mesurer la Tension AC/DC/Courant/Température/Continuité/Diode/NCV, Pince Ampèremétrique avec Lampe de Poche, Rétro-éclairage, Mâchoire-D, KC604Pince Ampèremétrique Numerique CA/CC: Pince Ampèremétrique KC604 peut mesurer avec précision le courant CA/CC, la tension CA/CC, la NCV, la température (thermocouple inclus)，la capacité, la fréquence, la résistance, la continuité et la diode. Une bonne aide pour le dépannage du système solaire domestique, de l'automobile et des problèmes électriques industriels, parfait pour les électriciens, les bricoleurs, les professionnels, etc. LowZ & LPF: La faible impédance d'entrée (LowZ) empêche les fausses mesures causées par la tension fantôme. Filtre passe-bas (LPF) pour une mesure précise des signaux de fréquence lors de la mesure des moteurs et des transformateurs. Ampèremètre T-RMS: La pince de mesure KC604 T-RMS mesure le courant jusqu'à 400 A CA/CC et la tension jusqu'à 600 V CA/CC. Autres caractéristiques: 1. Mâchoires en forme de D qui s'ouvrent jusqu'à un maximum de 2,8 cm. 2. Ecran rétro-éclairé et torche pour une lecture claire et une utilisation aisée. 3. Arrêt automatique après 15 minutes d'inactivité pour économiser la batterie. 4. Alerte de batterie faible pour rappeler le remplacement de la batterie. Service et sécurité: Certification IEC61010-1 et CAT III 600V. L'écran devient orange pour avertir lorsque la tension >80V, le courant >1A. Livré avec une belle mallette de transport, un manuel et deux jeux de câbles pour l'électricité et la température. KAIWEETS fournit 36 mois de service de haute qualité et une assistance technique à vie. -
Pinza amperimetrica digitalFonction de maintien des données Efficace Durable Produit de haute qualité
Après avoir soigneusement équilibré les charges, il est temps de procéder à une série de contrôles finaux pour s’assurer que l’ensemble de l’installation est sûr et conforme.
Vérification et test de la conformité de l’installation
Contrôles visuels avant la mise sous tension
Avant de remettre le courant, un dernier contrôle visuel s’impose. Il faut vérifier que toutes les connexions sont bien serrées, qu’aucun conducteur n’est dénudé en dehors des bornes, que tous les capots de protection du tableau sont en place et que l’étiquetage est correct. Cette inspection minutieuse permet de détecter d’éventuels oublis ou erreurs de montage.
Tests électriques à réaliser
Une fois l’alimentation rétablie, plusieurs tests doivent être effectués. Le plus important est le test des interrupteurs différentiels 30 mA. Chaque différentiel est équipé d’un bouton « Test » qui simule un défaut. En appuyant dessus, le dispositif doit se déclencher instantanément, coupant l’alimentation des circuits qu’il protège. Il faut également vérifier la présence de tension à la sortie de chaque disjoncteur et sur quelques prises de chaque circuit à l’aide d’un multimètre.
L’attestation de conformité Consuel
En France, pour toute installation neuve ou entièrement rénovée, l’obtention d’une attestation de conformité délivrée par le Consuel (Comité National pour la Sécurité des Usagers de l’Électricité) est obligatoire avant la mise en service définitive par le fournisseur d’énergie. Un inspecteur vient vérifier que l’installation respecte en tout point la norme NF C 15-100. Cette étape est un gage de sécurité absolue.
Ces vérifications permettent de valider le travail accompli, mais il est tout aussi instructif de connaître les pièges à déjouer dès le départ.
Éviter les erreurs courantes lors de l’installation
Mauvais serrage des connexions
Un serrage insuffisant des vis de bornier est l’une des erreurs les plus fréquentes et les plus dangereuses. Une connexion lâche crée une résistance électrique qui génère un échauffement (effet Joule). Avec le temps, cet échauffement peut dégrader les isolants et provoquer un court-circuit ou un départ de feu. Il est recommandé d’utiliser un tournevis dynamométrique pour appliquer le couple de serrage préconisé par le fabricant.
Déséquilibre important des phases
Comme évoqué précédemment, négliger la répartition des charges est une erreur classique en triphasé. Un amateur non averti pourrait brancher tous les circuits puissants sur la même phase, ce qui entraînerait des déclenchements constants et une usure prématurée du matériel. La planification du schéma électrique est la meilleure arme contre ce problème.
Non-respect des sections de câble
Utiliser un fil de section trop faible pour le calibre du disjoncteur qui le protège est une faute grave. Le fil agira comme un fusible : en cas de surintensité, il chauffera et pourra fondre avant même que le disjoncteur n’ait eu le temps de réagir. Il faut impérativement se référer aux tableaux de la norme NF C 15-100 pour choisir la bonne section de câble pour chaque circuit.
Oubli du repérage des circuits
Ne pas étiqueter les circuits est une erreur qui ne compromet pas la sécurité immédiate, mais qui transforme toute intervention future en un véritable casse-tête. Identifier le bon disjoncteur à couper pour changer une ampoule ou réparer une prise devient alors une opération longue et fastidieuse. Le repérage est un petit effort initial pour un grand confort d’utilisation à long terme.
La prévention de ces erreurs passe inévitablement par une connaissance et une application scrupuleuse des textes réglementaires qui encadrent les installations électriques.
Normes électriques à respecter pour une installation sûre
La norme NF C 15-100 en France
La norme NF C 15-100 est la bible de tout électricien en France. Elle régit la conception et la réalisation des installations électriques basse tension. Elle fixe des règles précises concernant le tableau de répartition, les dispositifs de protection, les sections de conducteurs, le nombre de points d’utilisation par circuit, et les volumes de sécurité dans les pièces d’eau. Pour une installation triphasée, elle impose notamment la présence d’un dispositif de coupure d’urgence et des protections adaptées.
Dispositifs de protection obligatoires
La norme impose deux niveaux de protection pour les personnes et les biens :
- L’interrupteur différentiel 30 mA : il protège les personnes contre les risques d’électrocution en détectant les fuites de courant vers la terre et en coupant l’alimentation très rapidement.
- Le disjoncteur divisionnaire : il protège les équipements et les câbles contre les surcharges (courant trop élevé pendant une longue période) et les courts-circuits (augmentation brutale et très élevée du courant).
Chaque circuit doit être protégé par un disjoncteur, et chaque groupe de circuits doit être placé sous la protection d’un interrupteur différentiel.
Spécificités pour les locaux humides
Dans les pièces contenant une baignoire ou une douche, comme la salle de bain, des règles encore plus strictes s’appliquent. La norme définit plusieurs volumes de sécurité (volume 0, 1, 2) autour des points d’eau. Dans ces volumes, l’installation d’appareillages électriques est soit interdite, soit soumise à des conditions très restrictives (matériel de très basse tension de sécurité, indice de protection IP élevé). La liaison équipotentielle, qui relie tous les éléments métalliques à la terre, y est également obligatoire.
Le respect de ces normes est le socle d’une installation sécurisée, mais il est aujourd’hui possible d’aller plus loin en intégrant des technologies modernes pour améliorer le confort et l’efficacité énergétique.
Solutions d’optimisation et innovations possibles pour votre installation électrique
Le tableau électrique connecté
La domotique a fait son entrée dans le tableau électrique. Des modules connectés, qui s’installent comme des disjoncteurs classiques, permettent de piloter et de superviser son installation à distance via un smartphone. Il devient possible d’allumer ou d’éteindre des circuits, de suivre sa consommation électrique en temps réel, ou encore de recevoir des alertes en cas d’anomalie. C’est un pas de plus vers la maison intelligente et la maîtrise de sa facture d’énergie.
-
Zenitech - Peigne de Raccordement Universel 13 Modules - Acier - Compatible Disjoncteurs à Connexion Automatique ou à Vis - Installation Rapide et Fiable - Conforme à la Norme CE - Noir/BlancCompatibilité universelle : Ce peigne de raccordement fonctionne avec des disjoncteurs à connexion automatique ou à vis, garantissant une intégration facile dans divers systèmes électriques Installation simplifiée : Conçu pour un raccordement rapide, il réduit le temps d'installation et améliore l'efficacité des travaux électriques Longueur optimale : Avec 13 modules, il répond à divers besoins d'installation, permettant de connecter plusieurs disjoncteurs sur un même tableau électrique Robustesse assurée : Fabriqué en acier de haute qualité, ce peigne garantit durabilité et fiabilité, même dans des conditions d'utilisation exigeantes Distribution efficace : Il assure une alimentation homogène entre les disjoncteurs, contribuant à la sécurité et à la performance de votre installation électrique -
Legrand 404926E Peigne d'alimentation, distributeur, unipolaire 13 modules, 1 phase, 1 phase neutre, grande capacité, blancRépartiteur horizontal ou peigne d'alimentation, utilisé comme alternative au câble électrique traditionnel dans les tableaux électriques Facile à installer et réduit le temps d'installation d'un tableau électrique Longueur de 12 modules ; Polo ou P + N ; instentance 63 ampères Peut être connecté jusqu'à 13 automatiques -
Tableau electrique - Coffret electrique - Borne de connexion électrique - Peigne electrique - Peigne De Raccordement Réversible Noir/Bleu - Phase Neutre - Debflex - 707080Le peigne horizontal : C'est un connecteur qui permet d’assurer le bon fonctionnement d’un circuit électrique. Son faible encombrement permet un accès confortable vers les bornes de raccordement des appareils. L’écartement entre chaque dent du peigne correspond à l’écartement entre chaque module Le + Produit : Rapidité de mise en oeuvre et sécurité accrue par rapport aux connexions filaire A savoir : Ce peigne électrique de raccordement se connecte indifféremment sur les disjoncteurs à connexion automatique ou à vis. Il est recommandé de prévoir 2 peignes pour l'alimentation d'appareils phase + neutre si le nombre d'appareils à alimenter est supérieur à 5 Spécificités Techniques : Nombre de Modules 13 - Dimensions L x l x P (mm) 225x22x5 - Matières Cu/PA6 - T° Fonctionnement (°C) 5 à 35°C - Niveau Etanchéité IP20 - Tenue aux Chocs IK02 Garantie et satisfaction : Nous nous engageons pour vous offrir un service client chaleureux et de répondre à vos éventuelles questions. Votre satisfaction est notre priorité !
Intégration de la domotique
Au-delà du simple suivi, le tableau électrique peut devenir le cerveau de la maison connectée. En le couplant à des systèmes domotiques, on peut créer des scénarios complexes : extinction de toutes les lumières et baisse du chauffage en quittant la maison, simulation de présence pendant les vacances, ou encore gestion automatisée des volets roulants en fonction de l’ensoleillement. Les possibilités sont vastes pour améliorer le confort et la sécurité.
Gestionnaires d’énergie et délestage
Dans un contexte de transition énergétique, avec l’essor des véhicules électriques et des pompes à chaleur, la gestion de la puissance devient un enjeu. Un gestionnaire d’énergie ou un délesteur est un appareil intelligent qui surveille la consommation totale. Si celle-ci approche la limite de l’abonnement, il coupe temporairement l’alimentation de circuits non prioritaires (comme le chauffe-eau) pour éviter une disjonction générale. C’est une solution particulièrement pertinente en triphasé pour optimiser l’utilisation de la puissance disponible.
Ces technologies avancées peuvent susciter des interrogations, tout comme l’installation triphasée elle-même. Il est donc utile de répondre aux questions les plus courantes.
Questions fréquentes sur l’installation d’un tableau électrique triphasé
Puis-je installer un tableau triphasé moi-même ?
Légalement, un particulier a le droit de réaliser lui-même son installation électrique. Cependant, l’installation d’un tableau triphasé est une opération complexe qui comporte des risques importants si elle n’est pas maîtrisée. Elle requiert des connaissances solides, notamment sur l’équilibrage des phases. Pour une nouvelle installation ou une rénovation totale, le passage du Consuel est obligatoire et il est très difficile d’obtenir l’attestation sans une expertise professionnelle. Il est donc fortement recommandé de faire appel à un électricien qualifié.
Monophasé ou triphasé : comment choisir ?
Le choix dépend de deux critères principaux : la puissance totale nécessaire et la nature des équipements. Si votre puissance de compteur doit dépasser 12 kVA, le passage en triphasé est souvent inévitable. De même, si vous prévoyez d’installer des machines fonctionnant spécifiquement en triphasé (moteurs, pompes à chaleur puissantes), le choix s’impose de lui-même. Pour un usage domestique classique, même dans une grande maison, le monophasé est généralement suffisant.
Quel est le coût d’une installation triphasée ?
Une installation triphasée est globalement plus coûteuse qu’une installation monophasée. Le matériel (tableau, disjoncteurs tétrapolaires, différentiels spécifiques) est plus cher. De plus, la main-d’œuvre est aussi plus onéreuse en raison de la complexité accrue, notamment pour le câblage et l’équilibrage des phases. L’abonnement mensuel auprès du fournisseur d’énergie est également plus élevé à puissance égale.
Une fois l’installation réalisée et fonctionnelle, il ne faut pas oublier que, comme tout système technique, elle nécessite un minimum d’attention pour durer et rester sûre.
Maintenance et sécurité des installations triphasées
Contrôles périodiques à effectuer
La maintenance d’un tableau électrique par un utilisateur est limitée mais importante. Le geste essentiel est de tester les interrupteurs différentiels une fois par mois en appuyant sur leur bouton « Test ». Cela permet de s’assurer que le mécanisme de déclenchement n’est pas grippé. Il est aussi conseillé de procéder à une inspection visuelle du tableau une fois par an pour vérifier qu’il n’y a pas de traces de surchauffe (plastique noirci) ou d’odeur suspecte.
Quand faire appel à un professionnel ?
Certains signes doivent alerter et motiver la consultation d’un électricien sans tarder :
- Des disjoncteurs qui déclenchent fréquemment sans raison apparente.
- Des lumières qui scintillent ou baissent d’intensité lorsque un appareil se met en route.
- Une odeur de brûlé ou de plastique chaud à proximité du tableau.
- Le grésillement d’un appareil de protection dans le tableau.
Ces symptômes peuvent indiquer un défaut grave comme une connexion desserrée ou un appareil défectueux.
Mise à la terre : un élément de sécurité vital
La mise à la terre est un pilier de la sécurité électrique. Elle consiste à relier toutes les masses métalliques des appareils à un piquet de terre (piquet en métal enfoncé dans le sol). En cas de défaut d’isolement, le courant de fuite est évacué vers la terre, ce qui provoque le déclenchement immédiat de l’interrupteur différentiel. Une bonne mise à la terre est indispensable pour que les protections différentielles puissent jouer leur rôle et protéger efficacement les personnes.
La mise en place d’un tableau électrique triphasé est une entreprise exigeante qui ne laisse aucune place à l’approximation. Elle requiert une planification minutieuse, notamment via la réalisation d’un schéma détaillé, un respect absolu des normes en vigueur comme la NF C 15-100, et une attention particulière portée à l’équilibrage des phases. La sécurité, de la mise hors tension initiale aux tests finaux, doit rester la priorité absolue à chaque étape du processus. Face à la complexité de la tâche, le recours à un professionnel qualifié reste la meilleure garantie d’une installation fiable, performante et sécurisée sur le long terme.
