Une salle de bains mal câblée reste l’un des endroits les plus dangereux d’un logement : eau et électricité y coexistent à quelques centimètres près. La norme NF C 15-100 encadre précisément ce qui est permis, ce qui est interdit et les protections à installer. Voici une méthode complète, du diagnostic aux tests finaux, pour sécuriser ou rénover cette pièce sans se tromper.

Ce qu’il faut retenir
  • La NF C 15-100, applicable à toutes les salles de bains depuis septembre 2016, découpe la pièce en volumes 0, 1 et 2 selon la proximité de l’eau.
  • Chaque volume impose des règles strictes : aucun appareil en volume 0, pas de prise ni de luminaire en volume 1, équipements sous conditions en volume 2.
  • Le différentiel 30 mA, la liaison équipotentielle et les indices IP (IPX4, IPX5, IPX7) sont les protections non négociables.
  • Les défauts électriques en salle de bains causent chaque année environ 50 000 incendies et 60 décès en France, d’où l’intérêt d’un diagnostic avant travaux.
  • Une mise en sécurité coûte en moyenne 50 à 80 € par m², contre un budget plus élevé pour une rénovation complète avec attestation Consuel.

Réglementation en salle de bains : ce que la norme impose vraiment

Réglementation en salle de bains : ce que la norme impose vraiment

La NF C 15-100 est le texte de référence pour toute installation électrique domestique en France, salle de bains incluse. Depuis septembre 2016, elle s’applique à l’ensemble des installations électriques de cette pièce, avec une révision notable intervenue en 2015 qui a précisé plusieurs points techniques. L’objectif est simple : empêcher tout contact entre un courant électrique et un point d’eau, qu’il s’agisse d’une douche, d’une baignoire ou d’un simple lavabo.

Mise en sécurité ou mise en conformité : deux logiques différentes

Il faut distinguer deux démarches souvent confondues. La mise en sécurité consiste à corriger les défauts les plus dangereux sans refaire toute l’installation : mise à la terre des appareils, remplacement des fils et des prises vétustes, ajout d’un différentiel adapté. La mise en conformité, elle, vise à aligner totalement l’installation sur la norme en vigueur, ce qui implique généralement de revoir le tableau électrique, les circuits dédiés et l’implantation des équipements selon les volumes réglementaires.

Pourquoi cette rigueur est justifiée

Les chiffres parlent d’eux-mêmes : les défauts d’installation électrique en salle de bains provoquent chaque année environ 50 000 incendies, 3 000 hospitalisations et 60 décès en France. Près de 2 millions de foyers vivent avec une installation de salle de bains présentant un danger potentiel. Ces données expliquent pourquoi la norme ne laisse que peu de place à l’improvisation, notamment lors d’une rénovation, sachant qu’une salle de bains est refaite en moyenne tous les 20 ans. Cette temporalité explique aussi pourquoi tant d’installations anciennes ne répondent plus aux exigences actuelles. Reste à comprendre concrètement comment la norme découpe l’espace pour savoir où poser prises, luminaires et appareils.

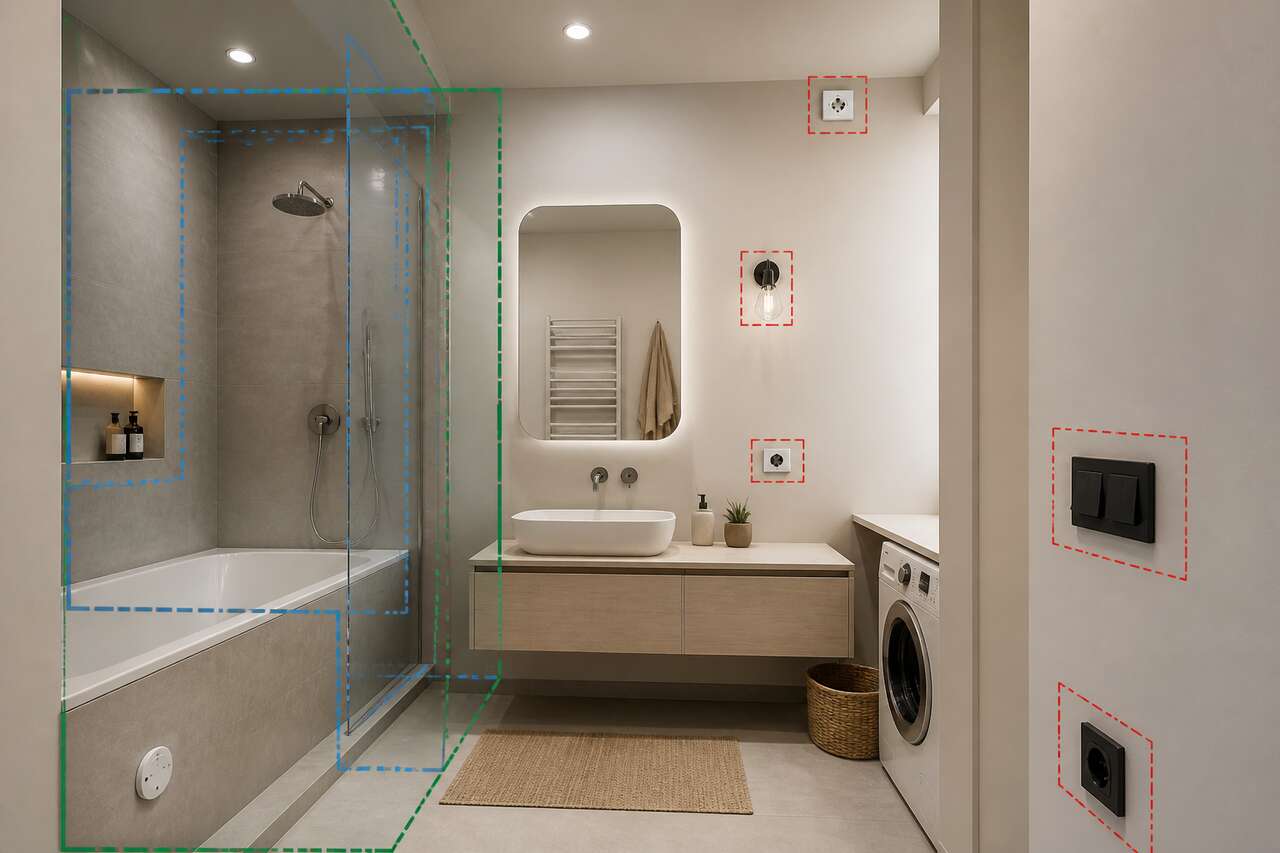

Volumes 0, 1, 2 et hors volumes : où placer prises, luminaires et appareils

Volumes 0, 1, 2 et hors volumes : où placer prises, luminaires et appareils

La NF C 15-100 organise la salle de bains en volumes de sécurité, définis selon la distance aux points d’eau. Cette logique de zonage est la clé pour comprendre tout le reste de la réglementation.

Le détail des volumes réglementaires

  • Volume caché et volume 0 : zone intérieure de la baignoire ou du bac de douche. Aucun appareil électrique n’y est autorisé, sans exception.
  • Volume 1 : la zone verticale au-dessus de la baignoire ou de la douche. Aucune prise, aucun interrupteur, aucun chauffage et aucun luminaire ne peuvent y être installés. Seuls un chauffe-eau ou un lave-linge peuvent y trouver place, sous conditions strictes de raccordement et de protection.
  • Volume 2 : la zone périphérique, à environ 60 cm des bords du point d’eau. Les équipements électriques y sont autorisés à condition de respecter les indices de protection requis.
  • Hors volumes : le reste de la pièce, où les règles se rapprochent de celles d’une pièce standard, avec malgré tout des exigences renforcées en matière d’IP et de classe d’appareillage.

Cas pratiques fréquents

Autour d’un lavabo classique, une prise peut généralement être installée hors volume 1, à condition de respecter la distance minimale. Pour une douche à l’italienne, l’absence de rebord modifie le tracé des volumes et impose souvent une vigilance accrue sur l’emplacement de l’éclairage. La prise rasoir, à double isolement et souvent équipée d’un transformateur de sécurité, reste l’une des seules prises tolérées à proximité immédiate de la zone humide, car elle limite fortement les risques de choc électrique. Ce zonage précis conditionne directement le choix des équipements et des protections à installer.

Protections et matériels adaptés : IP, classes, différentiel 30 mA et circuits dédiés

Une fois les volumes posés, il faut choisir des équipements dont les caractéristiques techniques correspondent à leur emplacement. Trois notions structurent ce choix : l’indice IP, la classe d’appareillage et les protections électriques du tableau.

L’indice de protection IP, une norme complémentaire indispensable

L’indice de protection IP vient compléter la NF C 15-100 pour caractériser l’étanchéité des équipements électriques en pièce d’eau. Il se lit sous la forme d’un code à deux chiffres, le second chiffre indiquant la résistance à l’eau :

  • IPX4 : protection contre les projections d’eau dans toutes les directions.
  • IPX5 : protection contre les jets d’eau à la lance venus de toute direction.
  • IPX7 : protection contre une immersion temporaire.

Pour l’éclairage de salle de bains, les indices IP44 et IP65 sont les plus couramment recommandés selon la proximité du point d’eau.

  • Nordlux Applique murale salle de bain Nimal 35, abat-jour strié, en PMMA et fer laiton, IP44, E14, 25 W
    Convient pour la salle de bains (IP44) Abat-jour décoratif strié
  • Briloner - Applique Murale Intérieure Orientable IP44 GU10 9W Chrome | Protection Éclaboussures Spot Mural Salon Salle De Bain Pièce Humide Cuisine Couloir Chambre Lampe Murale
    Une lumière qui fait la différence : le spot mural orientable dirige la lumière exactement où vous en avez besoin – miroir, douche ou vasque, chaque zone bénéficie de l'éclairage qu'elle mérite Inclinez, pivotez, ajustez : la tête du spot se positionne librement – ainsi la lumière s'adapte à la pièce et non l'inverse Liberté de choix de lampe : le culot GU10 (max. 9W) permet de passer à la dernière génération LED à tout moment – liberté totale sur la luminosité et la température de couleur Conçu pour la salle de bain : la protection IP44 contre les projections garantit un éclairage sûr et fiable dans les pièces humides – boîtier métallique durable Design épuré et intemporel en chrome : le spot s'intègre discrètement dans toutes les salles de bain – sobre, qualitatif et réduit à l'essentiel
  • BRILONER - Applique réglable pour l'intérieur, douille GU10, max. 9 W, lampe de lecture, lampe de salon, lampe murale, lampe de cuisine, lampe de couloir, applique murale, Blanc
    Design élégant : découvrez le spot à 1 flamme d'un blanc élégant qui s'intègre parfaitement dans tout intérieur moderne. Fabriqué en métal, cet éclairage indirect promet durabilité et style. Éclairage puissant : avec une douille pour une ampoule LED/GU10 jusqu'à 9W (ampoule non fournie), ce spot mural offre un éclairage efficace et sans éblouissement pour chaque pièce. Orientation flexible : grâce à l'éclairage mural pivotant et orientable, vous pouvez diriger la lumière exactement là où vous en avez besoin. Idéal pour les espaces de travail dans la cuisine, les coins lecture dans le salon ou l'éclairage d'accentuation dans la cage d'escalier. Dimensions compactes & sécurité : avec ses dimensions de 80x155mm (DxH) et sa certification IP20, cette lampe de couloir n'est pas seulement compacte, mais aussi parfaitement adaptée à une utilisation dans des espaces intérieurs secs. Un véritable point fort dans chaque pièce Pas d'ampoule fournie

Classe I, classe II : une distinction à ne pas négliger

Les appareils électriques sont classés selon leur mode de protection contre les chocs électriques. Les appareils de classe I doivent obligatoirement être reliés à la terre, tandis que les appareils de classe II, à double isolation, n’y sont pas obligatoirement raccordés. En salle de bains, privilégier la classe II pour les équipements proches des zones humides réduit sensiblement les risques en cas de défaut d’isolement.

Lire plus  Test du groupe électrogène maXpeedingrods 3500W : léger et silencieux

Le différentiel 30 mA et la liaison équipotentielle

Le différentiel 30 mA est la protection centrale de toute installation de salle de bains : il coupe le courant en une fraction de seconde dès qu’une fuite est détectée, avant qu’un choc électrique ne devienne mortel. Il doit protéger l’ensemble des circuits de la pièce. La liaison équipotentielle, quant à elle, relie entre elles toutes les masses métalliques de la salle de bains (canalisations, huisseries métalliques, baignoire) pour éviter toute différence de potentiel dangereuse en cas de défaut.

Circuits dédiés et cas particulier du sèche-serviettes

Certains appareils exigent un circuit dédié, protégé par un disjoncteur divisionnaire spécifique au tableau électrique : c’est le cas du sèche-serviettes électrique, dont la puissance et la localisation en zone humide justifient une ligne indépendante. Il en va de même pour un éventuel chauffe-eau.

  • Cecotec Radiateur Sèche-serviettes Électrique Basse Consommation ReadyWarm 9100 Smart Towel Noir 500 W, Affichage LED, Commande Tactile, Minuterie, 3 Modes de Fonctionnement, 2 Systèmes de Sécurité
    Ce sèche-serviettes électrique à inertie fluide dispose d’une grande puissance de 500 W, qui lui permet de chauffer rapidement vos serviettes et même d’augmenter la température de votre salle de bain. Son écran LED affiche la température de la pièce et grâce à elle, vous pourrez sélectionner les fonctions du chauffage telles que sa température et ses différents modes. Son panneau de commande tactile facilite l’utilisation du porte-serviettes et rend son utilisation plus pratique. Il dispose d’un programmateur hebdomadaire, grâce auquel vous pouvez définir les jours de la semaine ainsi que la plage horaire souhaitée pour l’allumage automatique du porte-serviette. 3 modes de fonctionnement pour s’adapter aux besoins de chaque instant, mode confort, mode éco et mode fenêtre ouverte. Sélection de la température selon le mode de fonctionnement, sur une plage de 10° à 35° environ, pour un confort maximal et personnalisé dans votre salle de bain. Parfait pour les salles de bain grâce à son indice de protection IP24, c’est-à-dire qu’il résiste aux poussières de taille moyenne et aux jets d’eau qui peuvent l’éclabousser. Équipé de 2 systèmes de sécurité : une sécurité contre la surchauffe (protège votre salle de bain et votre maison) et un système anti-gel (protège votre sèche-serviettes lorsque la température descend aux environs de 0 ℃).
  • Cecotec Sèche-Serviettes Électrique avec Radiateur Ready Warm 9790 Ceramic Towel Chauffage céramique incorporé, 2000 W, Écran LED, Télécommande, Minuterie, Température Ajustable, Noir (Blanc)
    Sèche-serviettes électrique en aluminium de 2000 W de puissance maximale avec chauffage électrique incorporé (500 W sèche-serviettes + 1500 W PTC). Double système d’utilisation : sécher les serviettes humides et réchauffer des pièces jusqu’à 10 m2 rapidement et efficacement. Il possède également une télécommande pour pouvoir utiliser et configurer le sèche-serviettes facilement. Vous pouvez modifier la température, entre 5 ºC et 40 ºC pour trouver une température idéale à tout moment et dans chaque situation. Écran LED sur lequel vous pouvez visualiser la température ambiante de la pièce mais aussi la réguler. Minuterie jusqu’à 24 heures avec auto-déconnexion pour pouvoir l’utiliser de manière pratique, sans préoccupations. Protection contre les surchauffes avec système AutoOff qui arrête automatiquement l’appareil s’il surchauffe pour éviter de possibles dommages. Il possède la fonction « sécurité » pour les enfants. Comme ça, vous pourrez verrouiller le sèche-serviettes pour que les enfants ne puissent pas le manipuler. Inclus : un kit de montage avec tous les composants nécessaires pour installer let fixer l’appareil au mur. Idéal pour une utilisation en salles de bain grâce à sa protection avec certification IPX1 qui résiste aux éclaboussures d’eau.
  • Sèche-Serviette Electrique mural avec Soufflerie Omiros Sannover 2000 W Noir
    Minuterie Aluminium Mural Marque : Sannover Télécommande sans fil
Ces choix d’équipement ne prennent tout leur sens qu’après un diagnostic sérieux de l’installation existante, seule étape permettant de savoir si une simple mise en sécurité suffit ou si une rénovation complète s’impose.

Diagnostic avant travaux : repérer les non-conformités et décider de l’ampleur de la rénovation

Avant tout projet, un état des lieux précis évite les mauvaises surprises et permet de chiffrer correctement les travaux. Ce diagnostic porte sur plusieurs points structurants de l’installation.

Les points de contrôle prioritaires

  • Présence et fonctionnement d’un différentiel 30 mA sur les circuits de la salle de bains.
  • Continuité de la mise à la terre sur l’ensemble des prises et appareils.
  • Existence et bon raccordement de la liaison équipotentielle.
  • État des gaines et des sections de câbles, souvent sous-dimensionnées dans les installations anciennes.
  • Vétusté du tableau électrique : disjoncteurs obsolètes, absence de circuits dédiés, câblage non identifié.
  • Respect des volumes réglementaires pour les prises et luminaires existants.
Lire plus  Test du générateur KS 10000E : puissance exceptionnelle de 8000W

Choisir entre mise en sécurité et rénovation complète

Une simple mise en sécurité suffit souvent lorsque l’installation est globalement saine mais présente des défauts ponctuels : absence de terre sur certains appareils, différentiel absent ou inadapté. Le coût moyen se situe alors entre 50 et 80 € par m², pour des opérations telles que la mise à la terre de tous les appareils et le remplacement des fils, prises et interrupteurs défectueux.

En revanche, une rénovation complète devient nécessaire dès que plusieurs non-conformités s’accumulent, que le tableau électrique date de plusieurs décennies, ou que la configuration de la pièce change (ajout d’une douche, déplacement des points d’eau). Ce diagnostic préalable oriente directement la méthode de travaux à suivre, du plan d’implantation jusqu’au câblage final.

Étapes pour refaire l’électricité d’une salle de bains, du plan au câblage

Une rénovation électrique réussie suit un enchaînement logique, où chaque étape conditionne la suivante.

1. Établir un plan d’implantation précis

Il faut d’abord positionner sur plan tous les points d’eau (lavabo, douche, baignoire) puis tracer les volumes 0, 1 et 2 qui en découlent. Ce tracé détermine où pourront être placés les prises, l’éclairage, le sèche-serviettes et les éventuels équipements comme une armoire de toilette avec miroir antibuée ou des WC lavants.

2. Définir les circuits et le tableau électrique

Chaque appareil de forte puissance ou situé en zone humide doit disposer de son propre circuit dédié, raccordé à un disjoncteur divisionnaire au tableau électrique. Le sèche-serviettes, le chauffe-eau et parfois la VMC nécessitent chacun leur ligne. Le dimensionnement du ballon d’eau chaude dépend du nombre d’occupants du logement, ce qui influence directement la puissance du circuit à prévoir :

Composition du foyer Capacité recommandée
1 adulte 50 litres
1 adulte + 1 enfant 75 litres
2 adultes 100 litres
2 adultes + 1 enfant 150 litres
2 adultes + 2 enfants 200 litres
2 adultes + 3 enfants 250 litres

3. Réaliser les saignées et poser les gaines

Une fois le plan validé, les saignées accueillent les gaines qui protègent le câblage. Cette étape doit anticiper le passage des tuyauteries pour éviter tout croisement risqué entre plomberie et électricité.

4. Poser l’appareillage et coordonner avec la ventilation

La VMC (ou VMI pour la ventilation mécanique par insufflation) joue un rôle essentiel : une salle de bains est une pièce humide qui doit être ventilée pour limiter condensation, moisissures et mauvaises odeurs, et son raccordement électrique doit être planifié avec le reste du câblage. Vient ensuite la pose des prises, interrupteurs et luminaires, avec les indices IP adaptés à chaque volume, avant le raccordement final au tableau. Ce câblage terminé, il reste une étape non négociable : vérifier que tout fonctionne correctement avant de remettre la pièce sous tension.

Contrôles et mise en service : vérifications indispensables avant de remettre sous tension

Avant toute remise en service, une série de tests garantit que l’installation ne présente aucun danger. Cette étape ne doit jamais être négligée, même après des travaux réalisés par un professionnel.

Les tests électriques incontournables

  • Déclenchement effectif du différentiel 30 mA via le bouton test.
  • Continuité de la mise à la terre sur chaque prise et appareil fixe.
  • Bon raccordement de la liaison équipotentielle sur toutes les masses métalliques.
  • Vérification de la polarité de chaque prise (phase, neutre, terre correctement positionnés).
  • Test de déclenchement de chaque disjoncteur divisionnaire en cas de surcharge simulée.

Quand solliciter un contrôle externe

Pour une installation neuve ou entièrement rénovée, un contrôle par un organisme comme Consuel est requis avant la remise sous tension par le distributeur d’énergie. Ce document atteste de la conformité de l’installation à la norme en vigueur. Par ailleurs, un diagnostic réalisé par un organisme comme Promotelec peut appuyer une démarche de mise en sécurité ou de mise en conformité, notamment dans le cadre d’une vente immobilière. Ces vérifications techniques amènent naturellement à se poser une question pratique : faut-il réaliser ces travaux soi-même ou confier le chantier à un professionnel ?

Faire soi-même ou faire intervenir un électricien : critères, coûts et documents à exiger

La proximité de l’eau rend la salle de bains particulièrement exigeante en matière de sécurité électrique, ce qui limite fortement la marge d’erreur tolérée pour un bricolage non maîtrisé.

Les limites du bricolage en pièce d’eau

Remplacer une prise ou un interrupteur hors volume réglementé reste accessible à un bricoleur averti, à condition de couper le courant et de respecter scrupuleusement les distances imposées par les volumes 0, 1 et 2. En revanche, toute intervention sur le tableau électrique, la création d’un circuit dédié ou le raccordement d’un sèche-serviettes gagne à être confiée à un professionnel qualifié, notamment pour la validité de l’assurance habitation en cas de sinistre.

Devis, garanties et documents à exiger

Un devis détaillé doit préciser la nature des travaux, les matériaux utilisés (sections de câbles, indices IP des équipements) et la durée du chantier. Il convient d’exiger une attestation d’assurance décennale et, selon l’ampleur des travaux, une attestation de conformité Consuel. Pour une simple mise à jour partielle, un diagnostic Promotelec peut suffire à documenter l’état de l’installation.

Ordre de grandeur budgétaire

Une mise en sécurité limitée coûte en moyenne 50 à 80 € par m². Une rénovation complète, incluant tableau électrique, circuits dédiés et remise aux normes intégrale, représente un budget nettement supérieur, variable selon la surface et l’accessibilité des réseaux existants. Comparer plusieurs devis reste la meilleure garantie d’un chantier maîtrisé, tant sur le plan financier que sur celui de la sécurité.

FAQ

Quelle est la réglementation concernant l’électricité dans les salles de bain ?

La norme NF C 15-100 encadre l’électricité en salle de bains depuis septembre 2016, avec une révision en 2015. Elle impose un zonage par volumes de sécurité et des protections spécifiques comme le différentiel 30 mA et la liaison équipotentielle.

Quelles sont les normes électriques à respecter pour une salle de bain ?

Il faut respecter les volumes 0, 1 et 2, choisir des équipements avec un indice IP adapté (IPX4, IPX5, IPX7 selon la zone), privilégier les appareils de classe II en zone humide et installer un différentiel 30 mA sur tous les circuits.

Quelles sont les étapes pour refaire une salle de bain ?

Elle passe par un diagnostic de l’installation existante, un plan d’implantation tenant compte des volumes, la définition des circuits dédiés, la pose des gaines et du câblage, puis le raccordement au tableau électrique en coordination avec la plomberie et la ventilation.

Quelles sont les étapes pour mettre aux normes une installation électrique ?

La mise aux normes commence par un diagnostic complet (terre, différentiel, liaisons équipotentielles, tableau), suivie des travaux de correction ou de refonte, puis d’une série de tests de sécurité avant remise sous tension, éventuellement validée par un contrôle Consuel.

Sécuriser une salle de bains ne relève pas du détail technique : c’est une question de vie ou de mort à l’échelle statistique. Un diagnostic sérieux, des équipements conformes aux volumes et des tests rigoureux avant remise sous tension restent la meilleure garantie d’une pièce d’eau sans danger.
